کابل برق ۸ پین گرافیک – کد 12340158

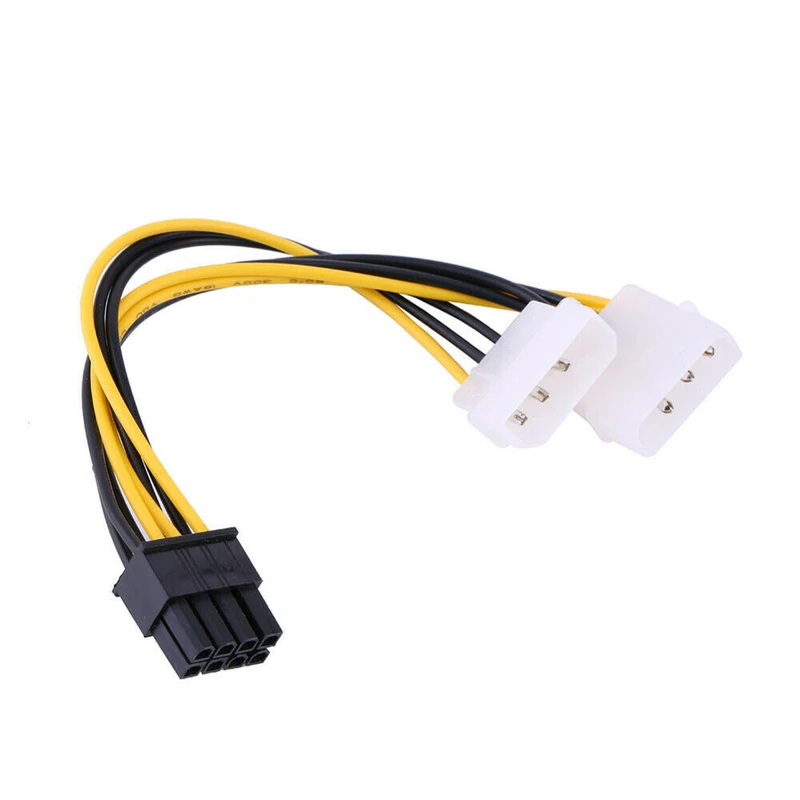

کابل برق ۸ پین گرافیک (تبدیل ۲×۴ پین Molex به ۸ پین EPS برای مادربرد)

کابل تبدیل برق ۲ عدد ۴ پین مولکس (Molex) منبع تغذیه به کانکتور ۸ پین EPS برای تأمین برق CPU روی مادربرد طراحی شده است. این کابل به کاربرانی که منبع تغذیه آن‌ها فاقد کانکتور ۸ پین مخصوص پردازنده است، امکان استفاده از مادربردهای جدیدتر را می‌دهد.

🔹 این کابل چه مشکلی را حل می‌کند؟

مادربردهای مدرن و مخصوصاً مدل‌های پیشرفته مانند Intel Xeon برای تأمین برق پایدار پردازنده به کانکتور ۸ پین EPS نیاز دارند. بسیاری از منابع تغذیه قدیمی‌تر یا کم‌قدرت این کانکتور را ندارند. در نتیجه، کاربران می‌توانند با استفاده از این کابل، دو کانکتور ۴ پین Molex اضافی منبع تغذیه خود را به یک کانکتور ۸ پین EPS تبدیل کنند و مادربرد را راه‌اندازی نمایند.

🔹 مشخصات فنی

جدول زیر مشخصات استاندارد این محصول را بر اساس منابع معتبر نشان می‌دهد:

🔹 ویژگی‌های کلیدی و نحوه استفاده

۱. ترکیب دو کانکتور برای تأمین برق پایدار

بر خلاف تصور که از یک کانکتور Molex می‌توان برای تأمین برق استفاده کرد، این کابل برای عملکرد صحیح و تأمین جریان کافی (مخصوصاً در مصرف بالای پردازنده) به اتصال هر دو کانکتور ۴ پین Molex نیاز دارد. بنابراین، کاربران باید هر دو سر ورودی را به منبع تغذیه متصل کنند.

۲. استاندارد EPS و کاربرد صحیح

لطفاً توجه داشته باشید که کانکتور خروجی این کابل از نوع EPS (مخصوص پردازنده) می‌باشد و با کانکتور ۸ پین PCIe (مخصوص کارت گرافیک) متفاوت است و معمولاً این دو با یکدیگر سازگاری فیزیکی و الکتریکی ندارند.

۳. مشخصات فنی (ضخامت سیم 20 AWG)

کابل‌های با کیفیت از سیم‌های با ضخامت 20 AWG استفاده می‌کنند. این ضخامت برای انتقال جریان مورد نیاز پردازنده‌های مدرن طراحی شده و از داغ شدن بیش از حد کابل جلوگیری می‌کند.

۴. طول کابل

این کابل‌ها معمولاً در طول‌های ۱۵ سانتی‌متر یا ۳۰ سانتی‌متر عرضه می‌شوند.

۵. مراحل نصب

برای استفاده از این کابل، مراحل زیر را دنبال کنید:

• اتصال ورودی: هر دو کانکتور ۴ پین Molex (نری) کابل را به کانکتورهای خالی Molex (مادگی) متصل شده از منبع تغذیه خود وصل کنید.

• اتصال خروجی: کانکتور ۸ پین EPS را به پورت مربوطه روی مادربرد (معمولاً در کنار سوکت پردازنده) متصل کنید.

🔹 کاربردهای اصلی

جدول زیر کاربردهای اصلی این کابل را نشان می‌دهد:

🔹 نکات بسیار مهم (اخطار)

⚠️ هشدار ۱: کیفیت ساخت و خطرات احتمالی

کابل‌های تبدیل ارزان‌قیمت ممکن است از سیم‌های بسیار نازک (باریک‌تر از 20 AWG) استفاده کنند. اتصال هر دو کانکتور Molex الزامی است. استفاده از کابل‌های بی‌کیفیت یا اتصال تنها یکی از ورودی‌ها می‌تواند منجر به داغ شدن شدید سیم‌ها، ذوب شدن عایق، آسیب به مادربرد و در موارد نادر آتش‌سوزی شود.

⚠️ هشدار ۲: عدم تطابق با کارت گرافیک (PCIe)

از این کابل برای کارت گرافیک استفاده نکنید. کانکتور ۸ پین مخصوص کارت گرافیک (PCIe) پین‌آوت متفاوتی دارد. استفاده از کابل اشتباه می‌تواند باعث اتصال کوتاه و نابودی کامل کارت گرافیک و مادربرد شود.

⚠️ هشدار ۳: محدودیت توان

حتی با اتصال هر دو کانکتور، این کابل توان کمتری نسبت به یک کانکتور ۸ پین اصلی منبع تغذیه دارد. بنابراین، این کابل برای پردازنده‌های بسیار پرمصرف و اورکلاک شده مناسب نیست.

خلاصه ویژگی‌ها:

• نوع محصول: کابل تبدیل برق منبع تغذیه (مبدل Molex به EPS)

• کانکتور ورودی: ۲ عدد ۴ پین Molex (نری – Male)

• کانکتور خروجی: ۱ عدد ۸ پین EPS (نری – Male)

• ولتاژ: ۱۲ ولت

• ضخامت سیم استاندارد: 20 AWG

• طول رایج: ۱۵ تا ۳۰ سانتی‌متر

• کاربرد: تأمین برق کمکی ۸ پین پردازنده (CPU) روی مادربرد
